重ね式

88タイプ

【折板断面図】単位：mm

仕様

板厚	0.5mm～1.0mm
使用原板幅	914mm
働き幅	600mm
㎡当たり必要ｍ数	1.67ｍ

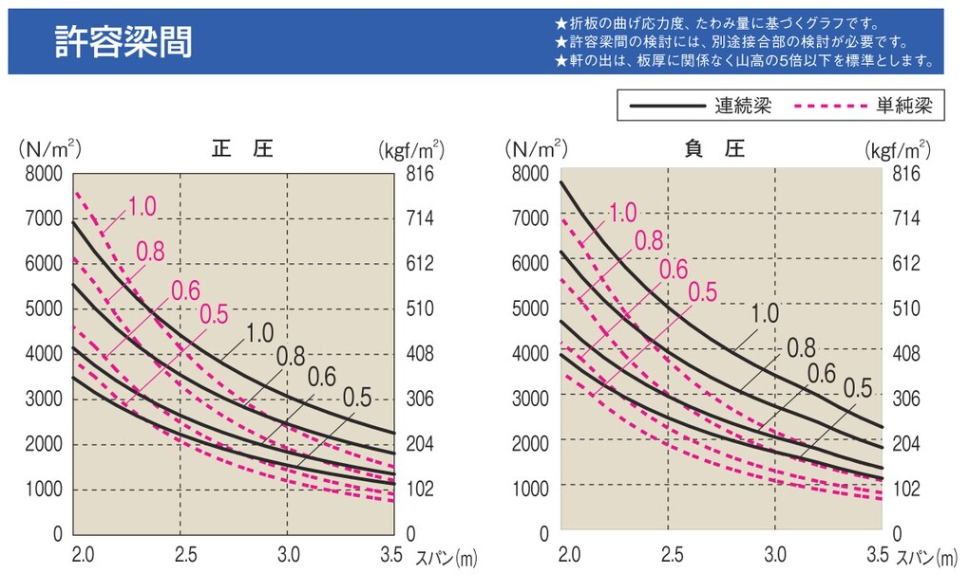

【仕様1】

■本体材質:亜鉛めっき鋼板（t=2.3）、ステンレス（t=2.0）
■剣先ボルト材質:鉄（クロメート、ラスパート）、ステンレス
■ボルトサイズ:剣先5／16
■下穴サイズ:外側2つは7φ、内側2つは9φ（オールステン7φ×4ヶ所）

【仕様2】

■本体材質:亜鉛めっき鋼板（t=3.2）
■剣先ボルト材質:鉄（クロメート、ラスパート）、ステンレス
■ボルトサイズ:剣先5／16
■下穴サイズ:9φ×4ヶ所

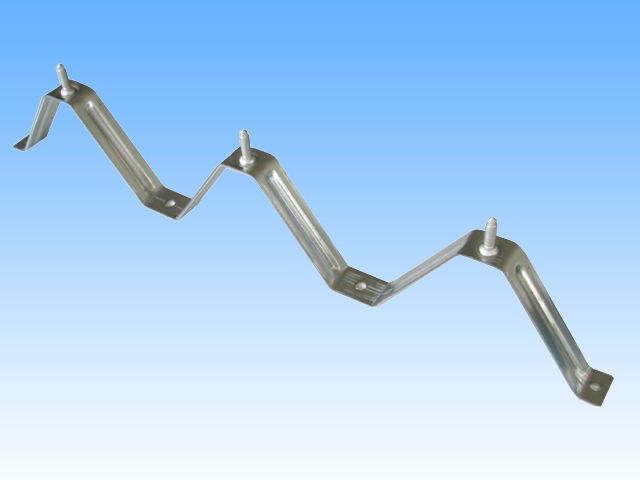

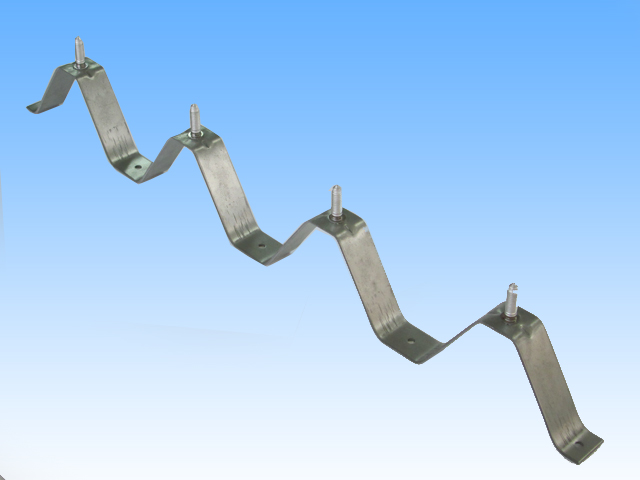

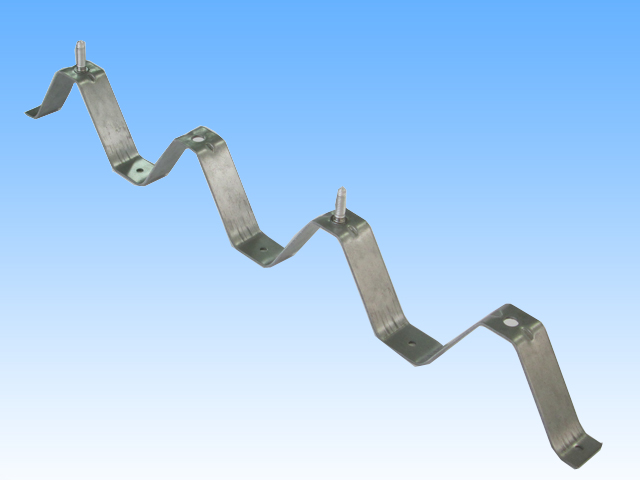

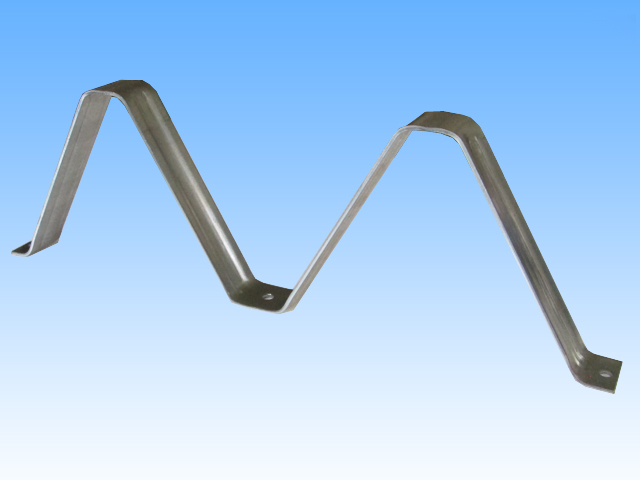

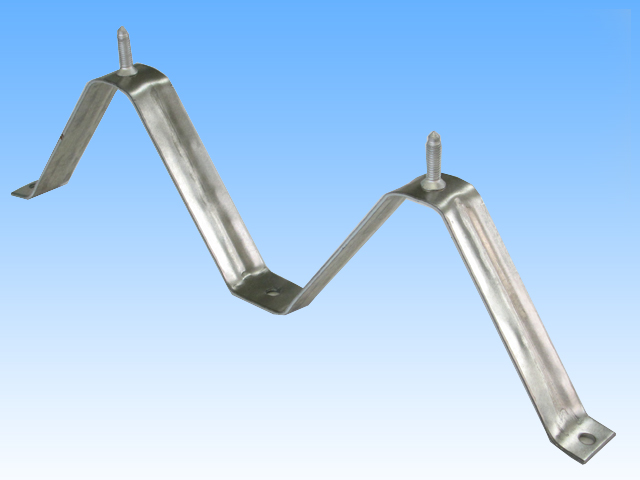

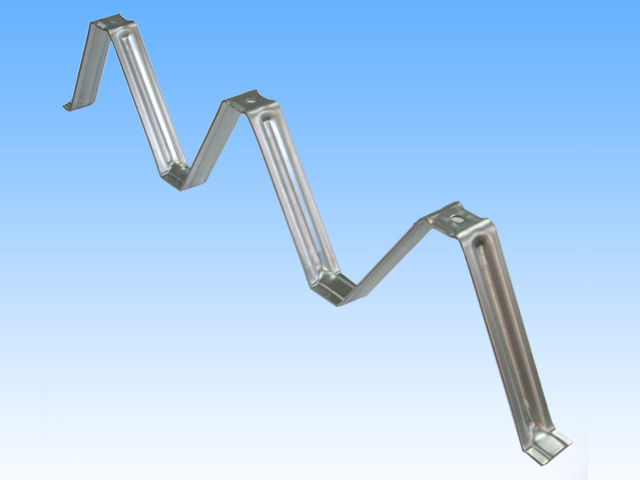

タイトフレーム　Aセット付
L＝600

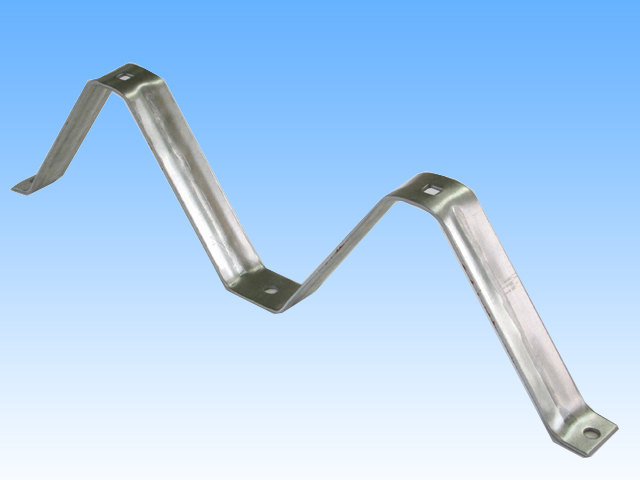

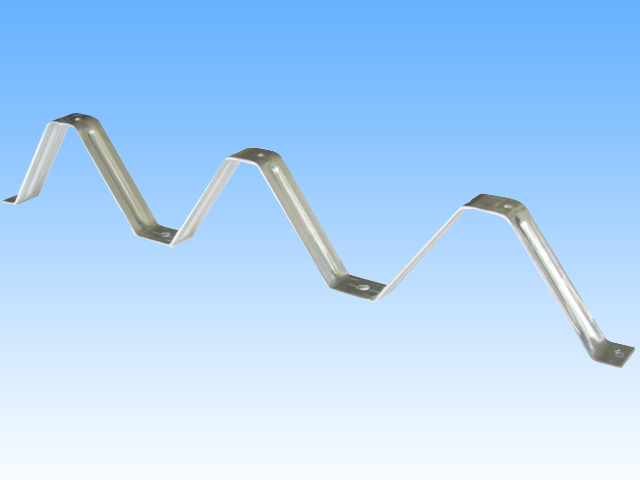

タイトフレーム　剣なし
Aセット付
L＝600

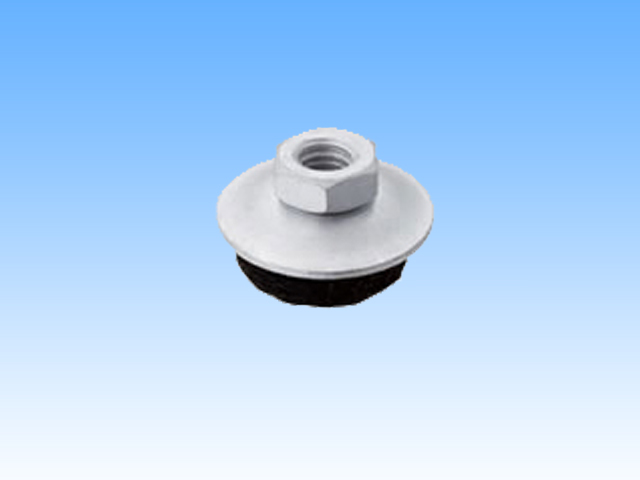

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

88タイプ商品名	本体材質	入数（仕様1）（t=2.3）	入数（仕様2）（t=3.2）	図面表示
88タイプ商品名	本体材質	入数（仕様1）（t=2.3）	入数（仕様2）（t=3.2）	1	2
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	50	30	表示	表示
タイトフレーム剣先クロメート		50	30	表示
タイトフレーム剣先ステン		50	30	表示
タイトフレーム剣ナシ穴ナシダボ付／（溶接穴有）		50	–	表示	–
タイトフレーム (剣先ラスパート) オールドブ	ドブメッキ	50	30	表示	表示
タイトフレーム剣先ステン	ドブメッキ	50	30	表示	表示
タイトフレームオールステン	ステンレス	(t=2.0) 50	–	表示	–

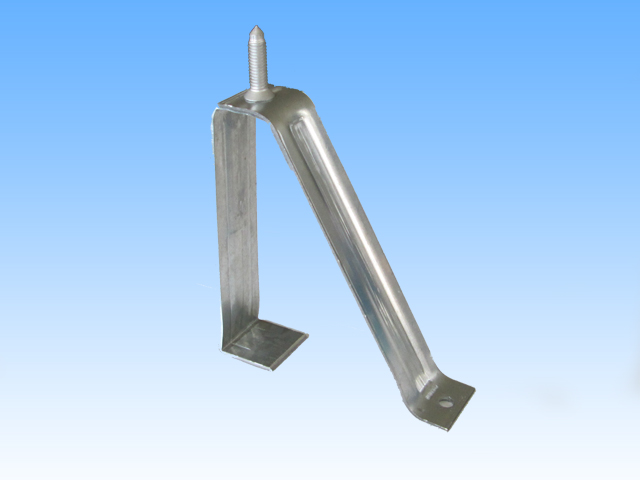

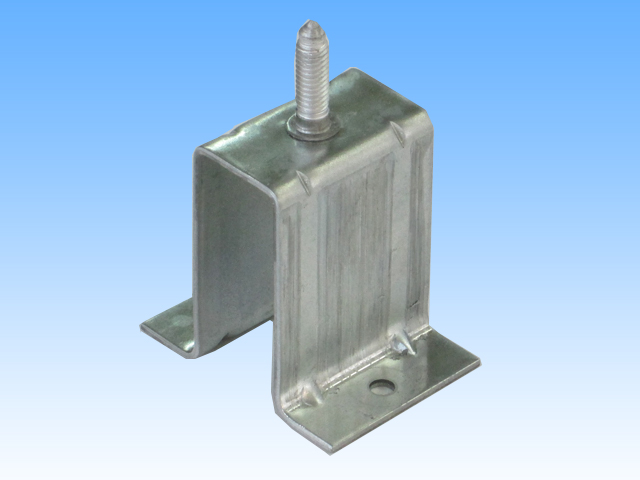

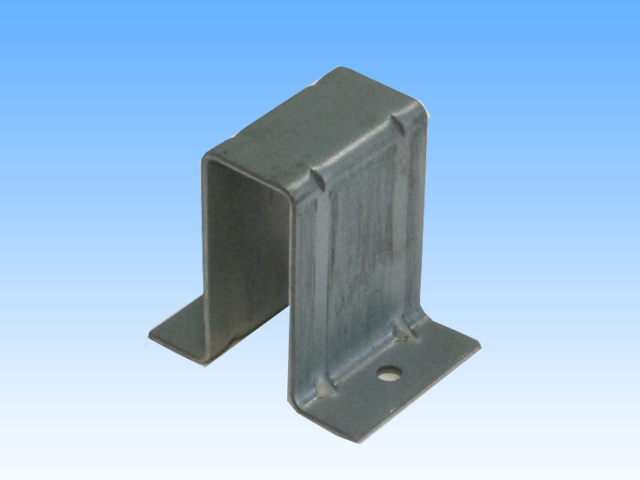

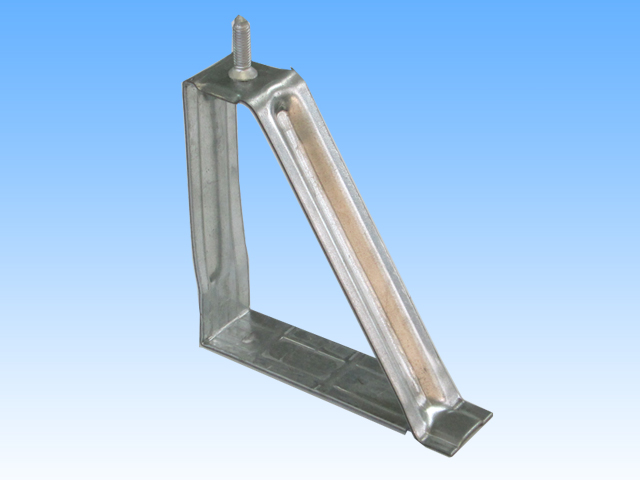

タイトフレーム　妻用　Aセット
L＝115

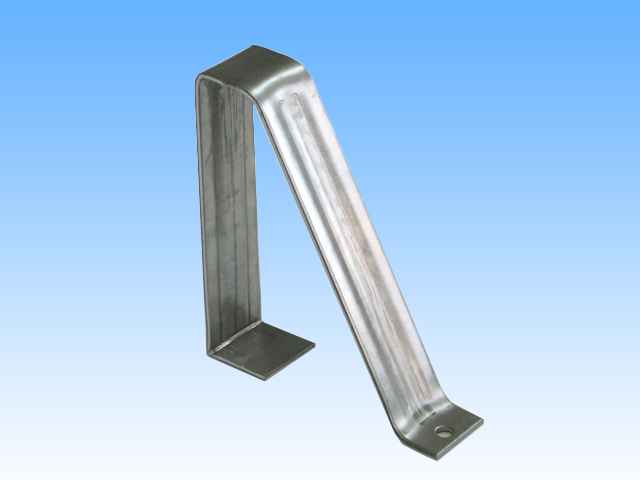

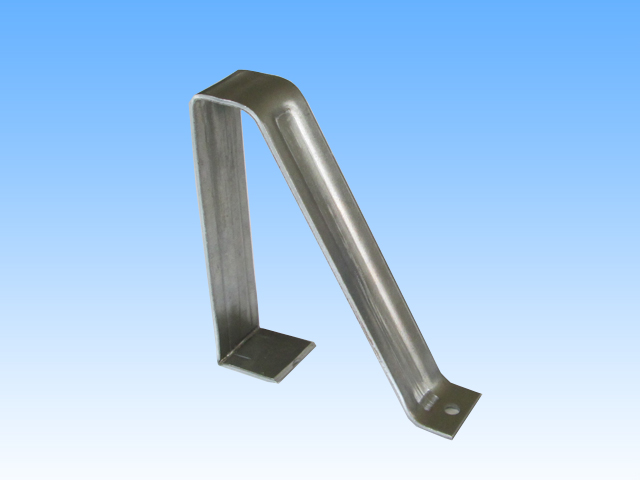

タイトフレーム　妻用剣なし

L＝115

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

88タイプ商品名	本体材質	入数（仕様1）（t=2.3）	入数（仕様2）（t=3.2）	図面表示
88タイプ商品名	本体材質	入数（仕様1）（t=2.3）	入数（仕様2）（t=3.2）	1	2
タイトフレーム妻用剣先ラスパート	亜鉛めっき鋼板	100	100	表示	表示
タイトフレーム妻用剣先クロメート		100	100	表示
タイトフレーム妻用剣先ステン		100	100	表示
タイトフレーム妻用剣ナシ穴ナシ／溶接穴有		100	–	表示	–
タイトフレーム　妻用（剣先ラスパート）オールドブ	ドブメッキ	100	100	表示	表示
タイトフレーム　妻用オールドブ剣先ステン	ドブメッキ	100	100	表示	表示
タイトフレーム　妻用オールステン	ステンレス	(t=2.0) 100	–	表示	–

※商品名をクリックで画像表示します（1部共通画像がございます）

88タイプ商品名	入数（t=0.35）	図面表示

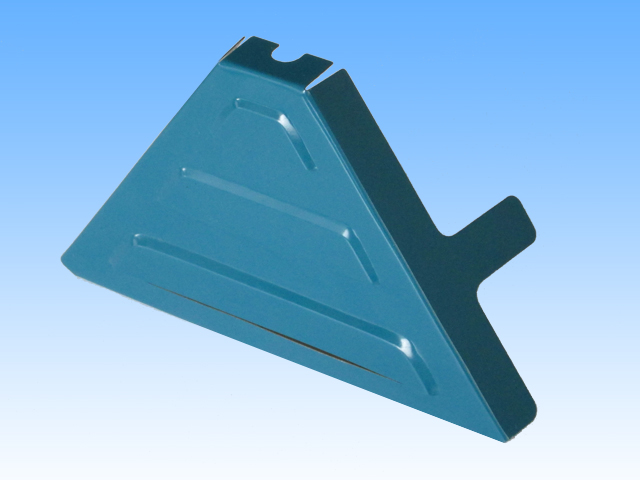

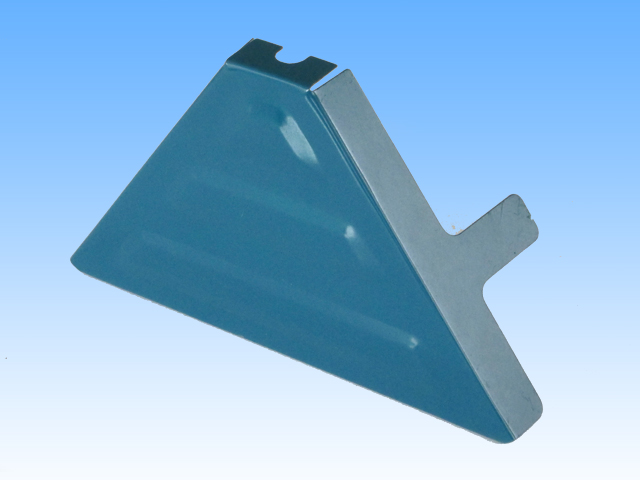

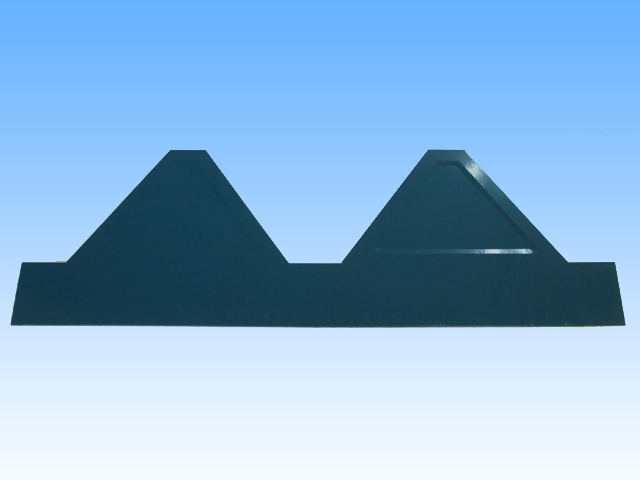

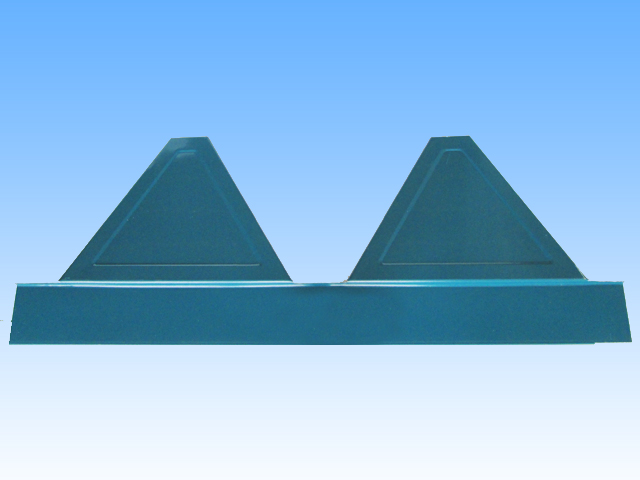

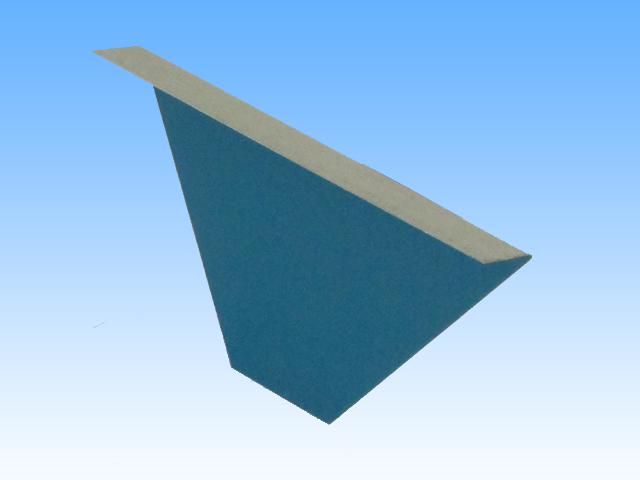

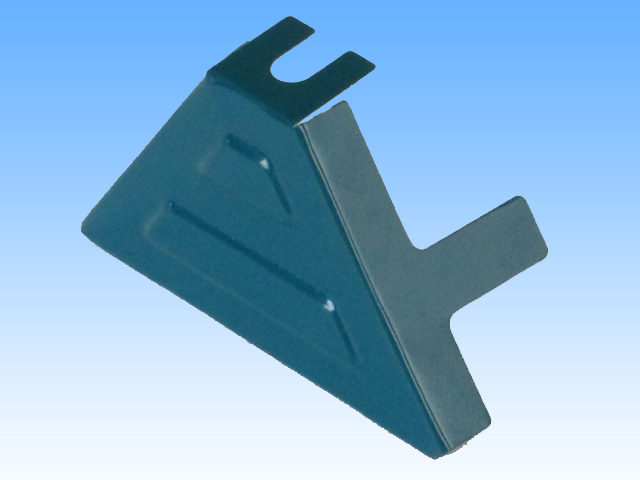

軒先面戸	100	表示

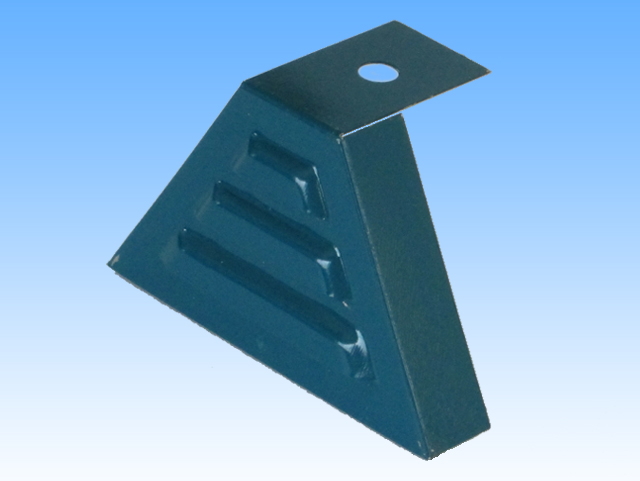

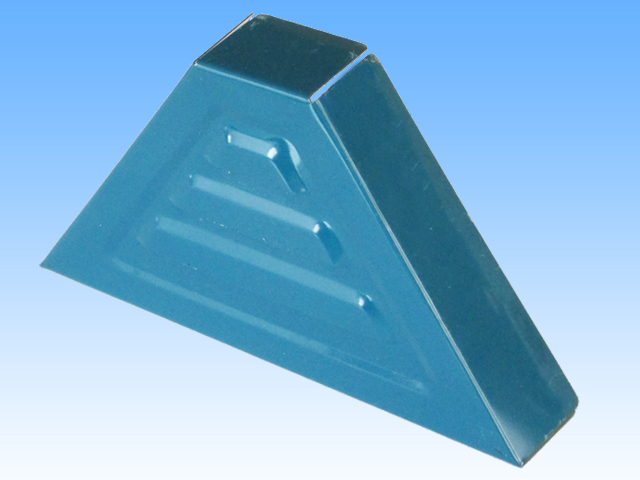

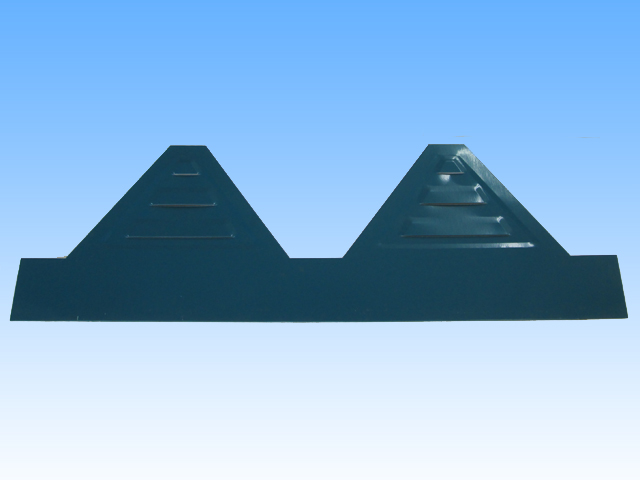

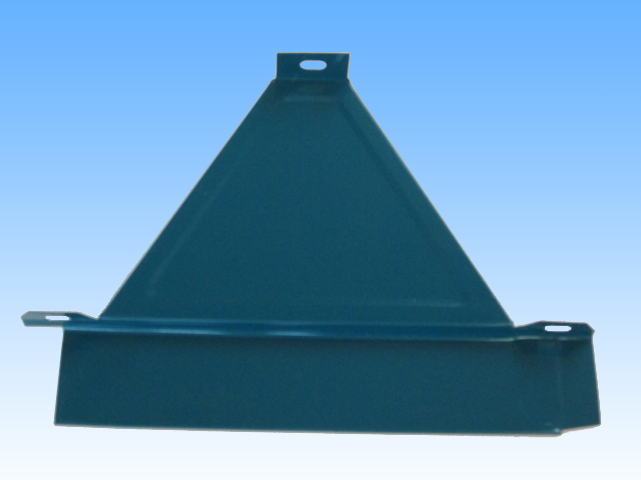

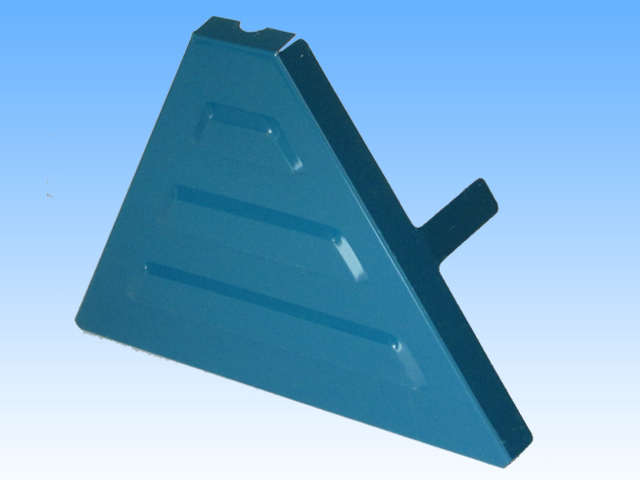

換気面戸	100	表示

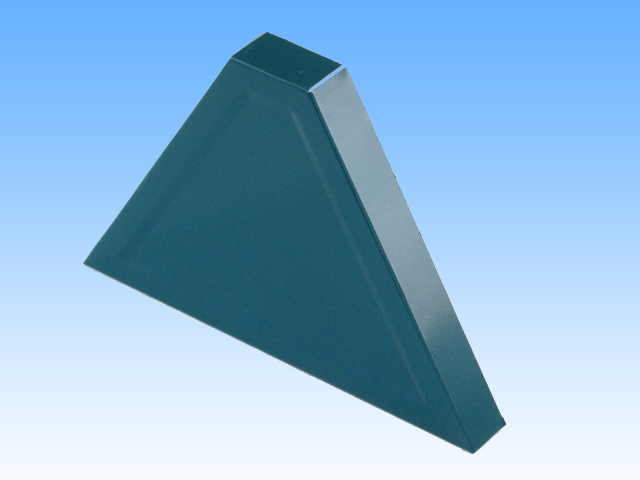

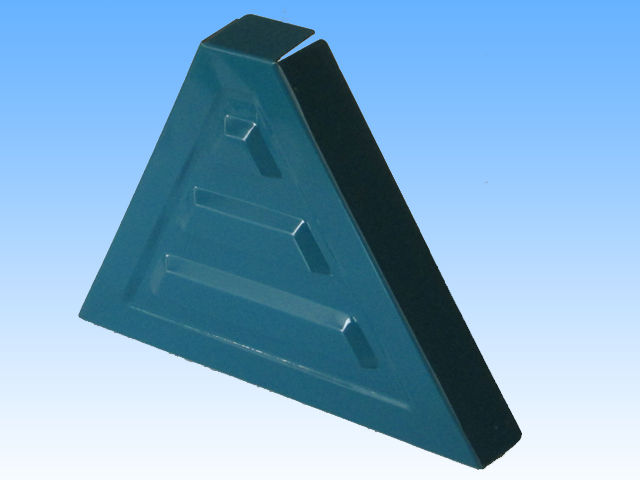

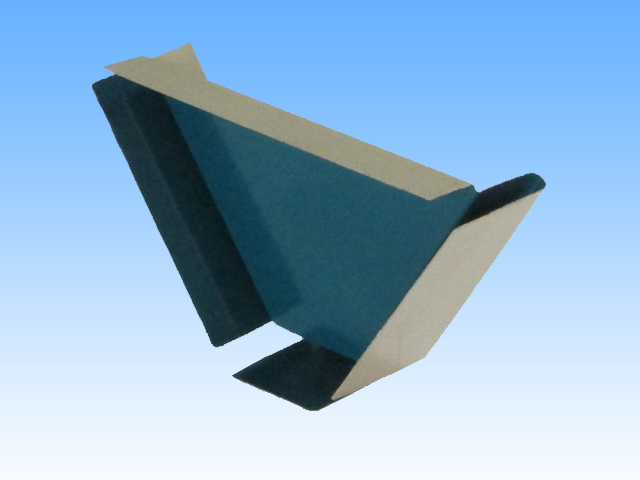

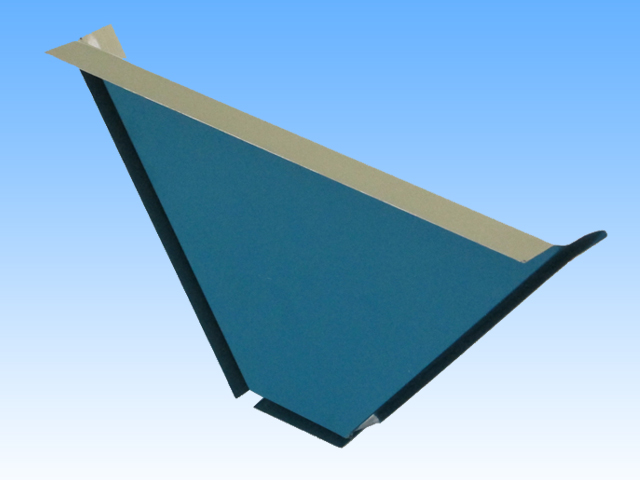

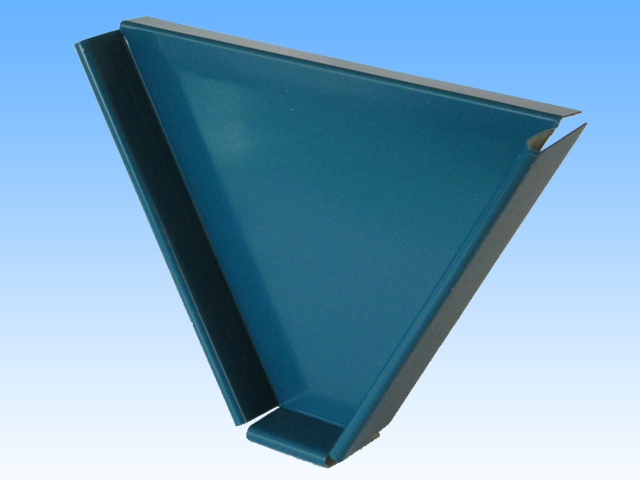

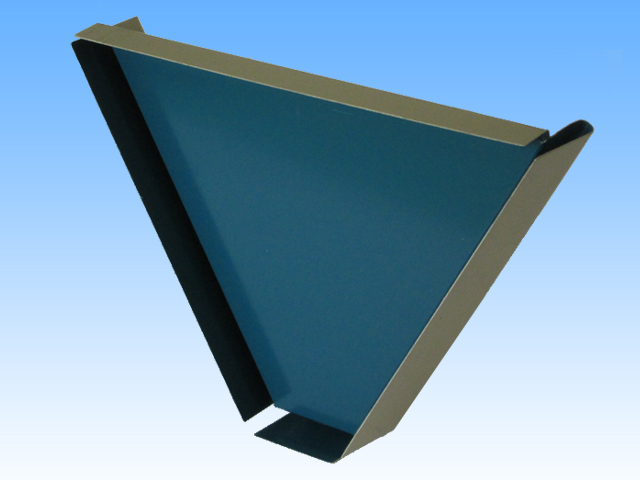

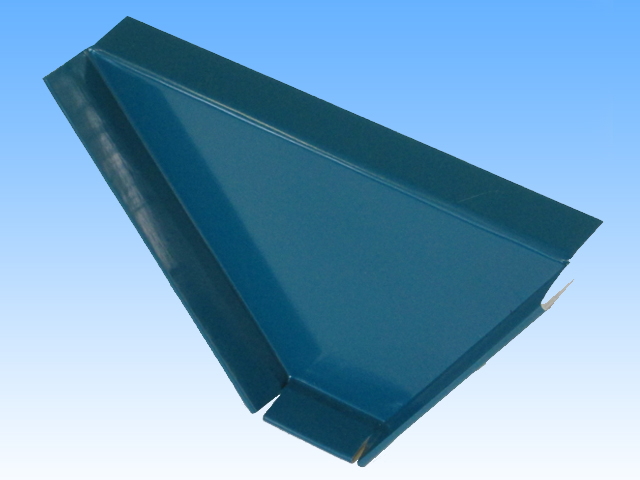

水止面戸	100	表示

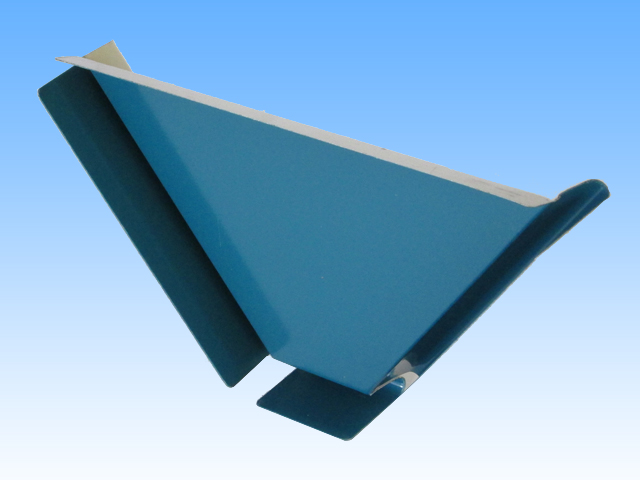

水止面戸（水上）	100	表示

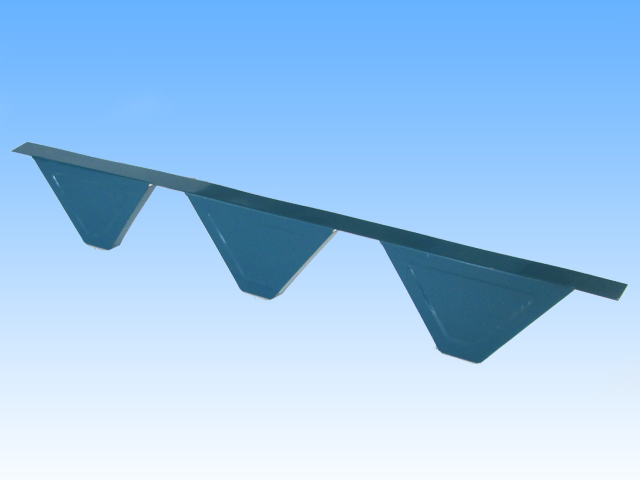

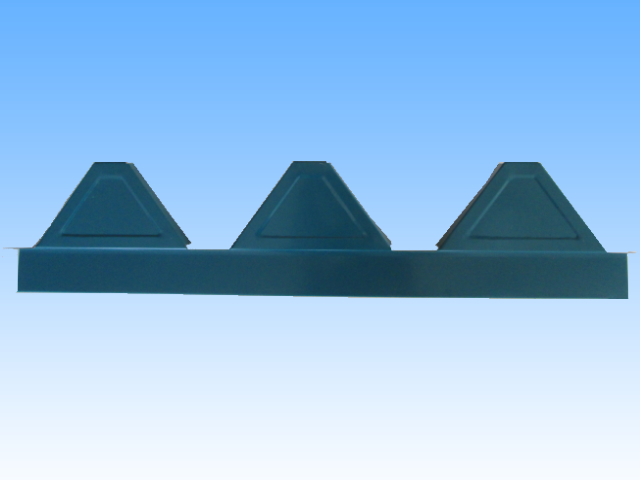

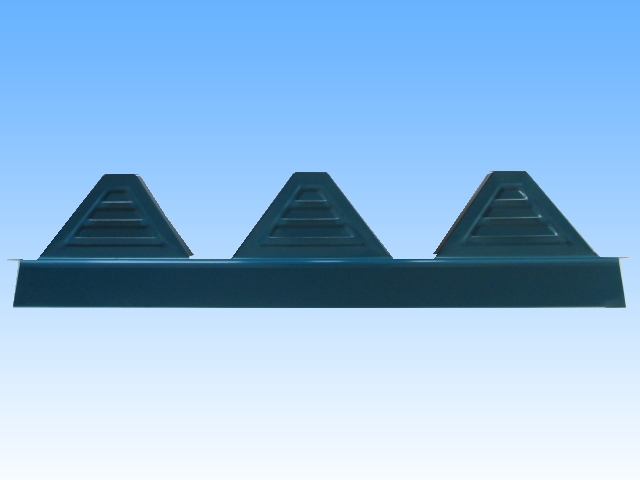

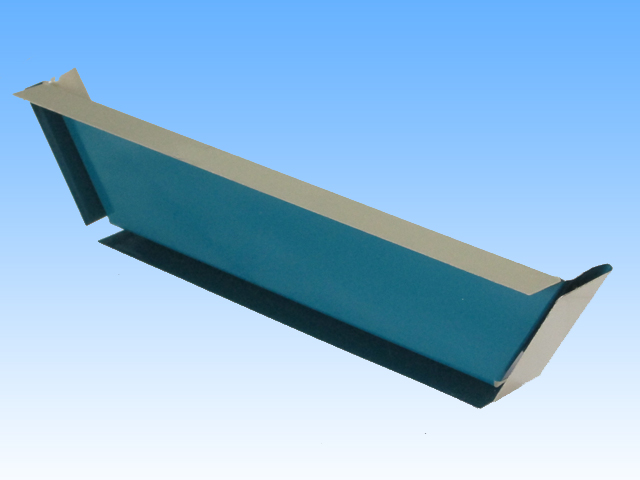

見切軒先（3連）通常タレ50mm、別注タレ300mmまで製造可	50	表示

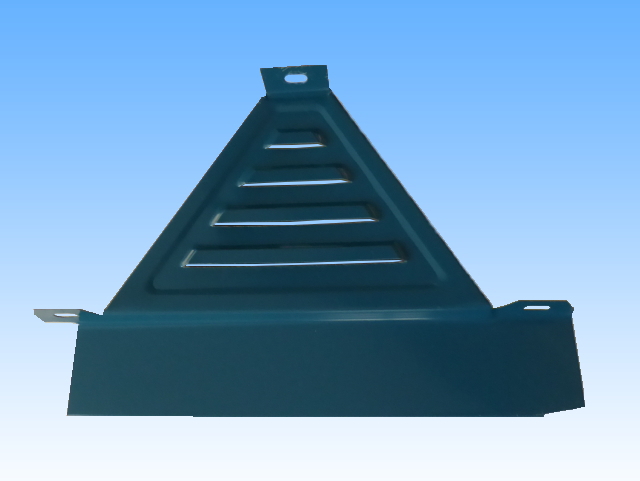

見切換気（3連）通常タレ50mm、別注タレ300mmまで製造可	50	表示

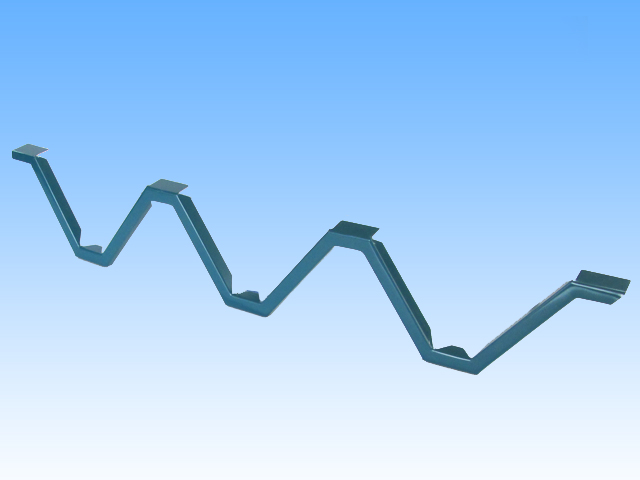

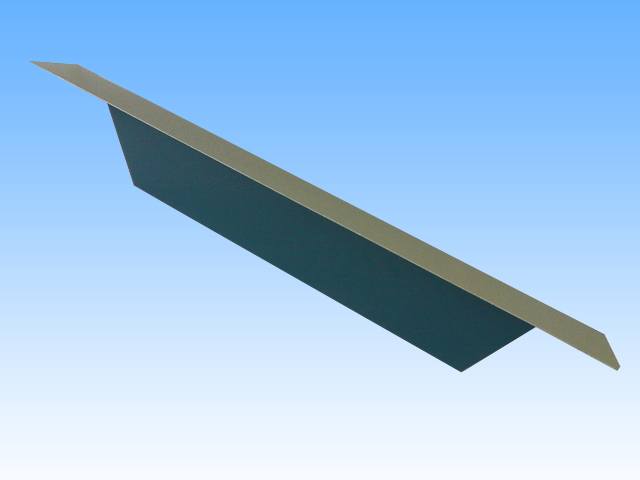

エプロン（3連）	（t=0.5） 50	表示

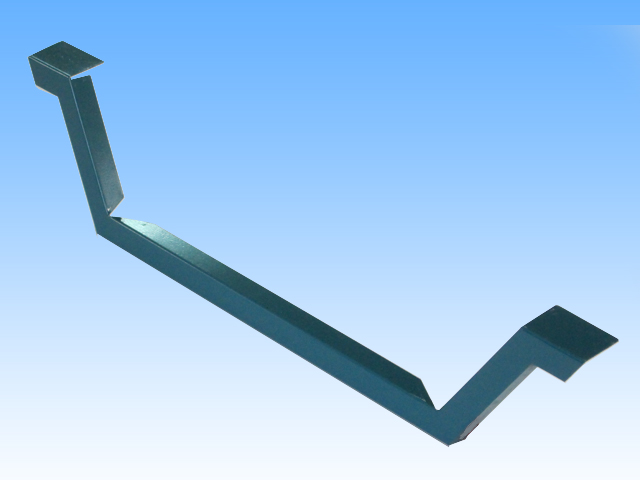

軒先フレーム（3連）	（t=0.5） 100	表示

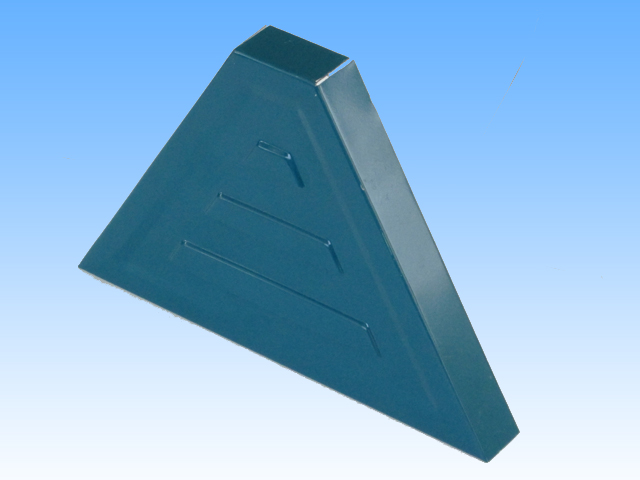

軒先面戸　爪ナシ	100	表示
換気面戸　爪ナシ	100	表示

150タイプ

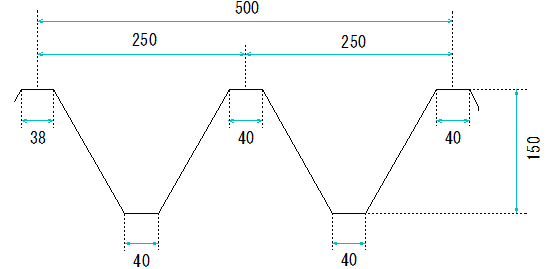

【折板断面図】単位：mm

【仕様1】

■本体材質:亜鉛めっき鋼板（t=3.0）、ステンレス（t=2.5又は3.0）
■ボルトサイズ:剣先3／8
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■下穴サイズ:外側2つ8φ、内側1つ9φ

【仕様2】

■本体材質:亜鉛めっき鋼板（t=3.2）
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■ボルトサイズ:剣先3／8
■下穴サイズ:外側2つ8φ、内側1つ9φ

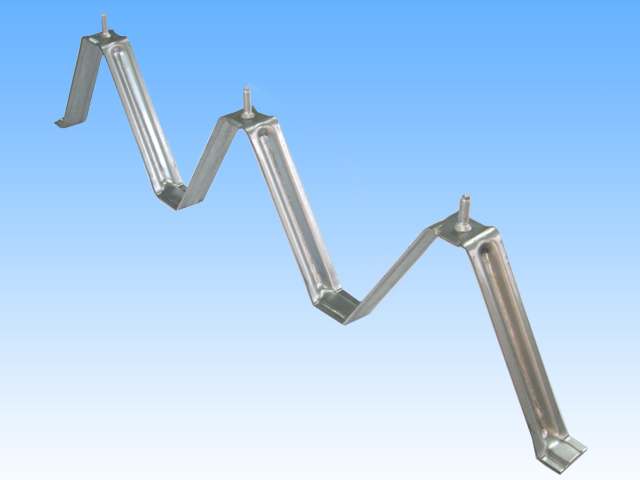

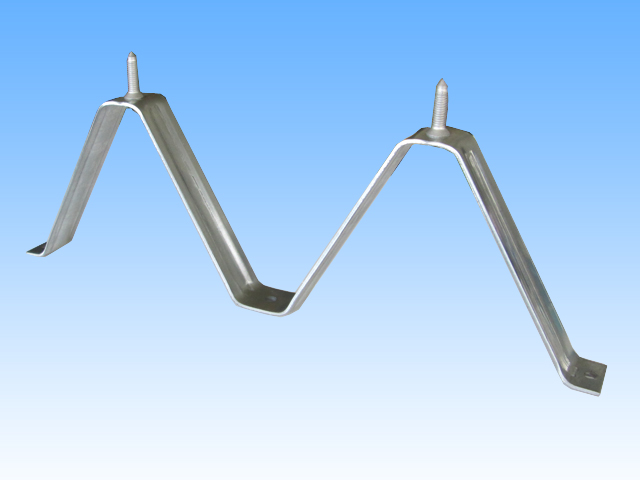

タイトフレーム　Aセット付
L＝500

タイトフレーム　剣なし
L＝500

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

150タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	図面表示
150タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	1	2
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	30	30	表示	表示
タイトフレーム剣先ステン		30	30	表示	表示
タイトフレーム剣ナシ穴ナシ（溶接穴有）		50	40	表示
タイトフレーム剣先ラスパートオールドブ	ドブメッキ	30	30	表示
タイトフレーム剣先ラスパート剣先ステン	ドブメッキ	30	30	表示
タイトフレーム剣先ラスパートオールステン	ステンレス	（t=2.5）（t=3.0） 30	–	表示	–

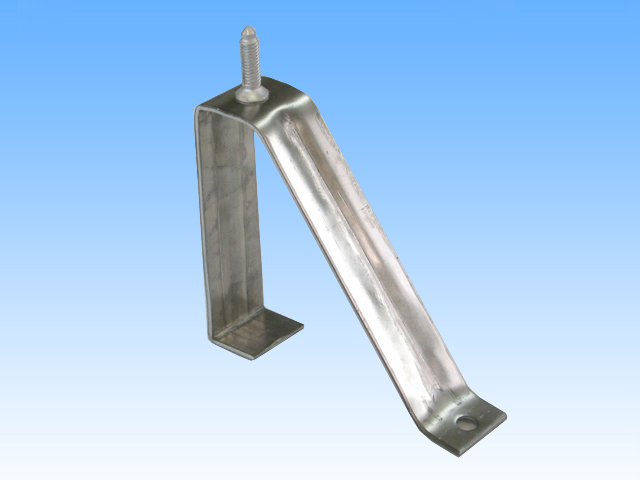

タイトフレーム
妻用　Aセット付
L＝145

タイトフレーム
妻用　剣なし
L＝145

Aセット

150タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	図面表示
150タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	1	2
タイトフレーム　妻用剣先ラスパート	亜鉛めっき鋼板	50	50	表示
タイトフレーム　妻用剣先ステン		50	50	表示
タイトフレーム　妻用剣ナシ穴ナシ(溶接穴有)		50	50	表示
タイトフレーム　妻用（剣先ラスパート）オールドブ	ドブメッキ	50	50	表示
タイトフレーム　妻用オールドブ　剣先ステン	ドブメッキ	50	50	表示
タイトフレーム　妻用オールステン	ステンレス	50	–	表示	–

※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

150タイプ商品名	入数（t=0.35）	図面表示
軒先面戸	100	表示
換気面戸	100	表示

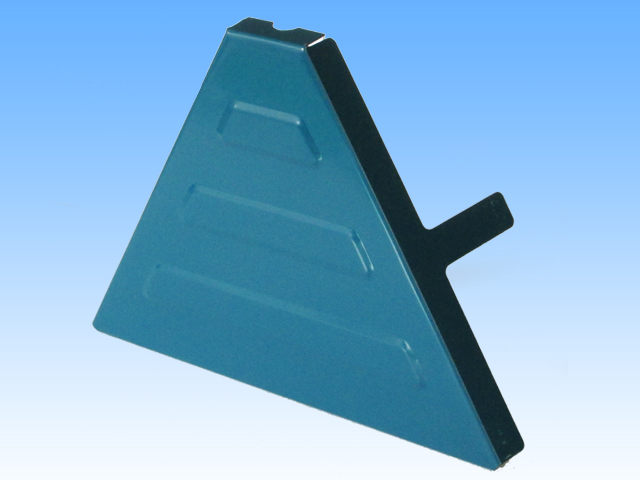

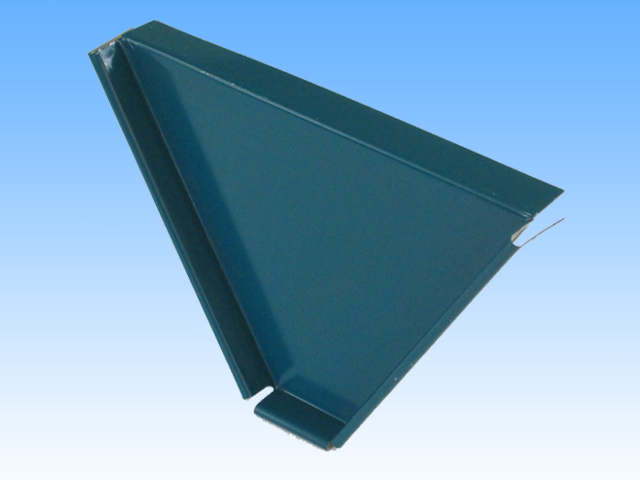

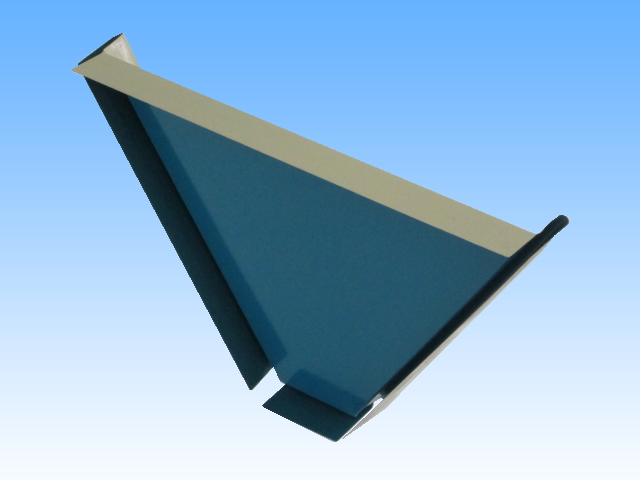

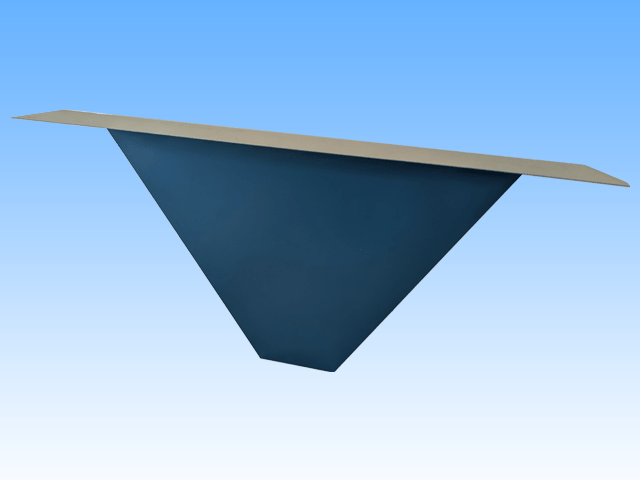

水止面戸	100	表示
水止面戸（水上）	100	表示

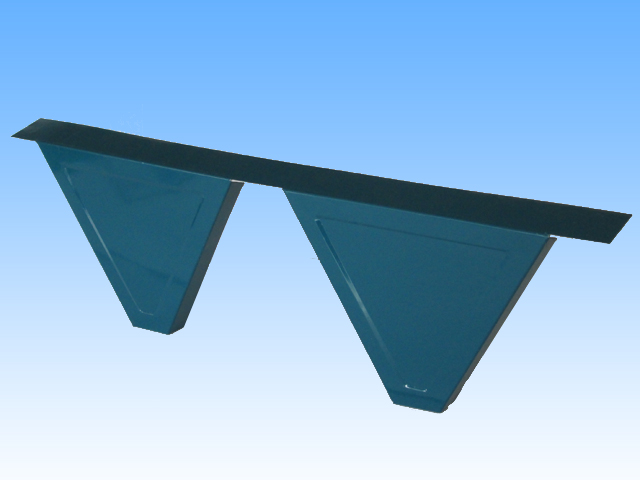

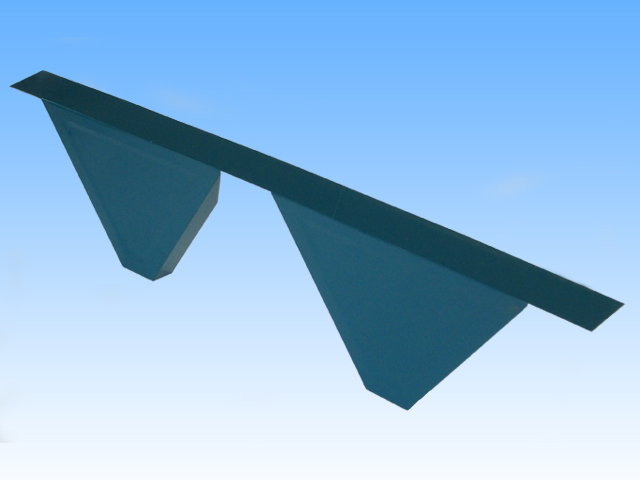

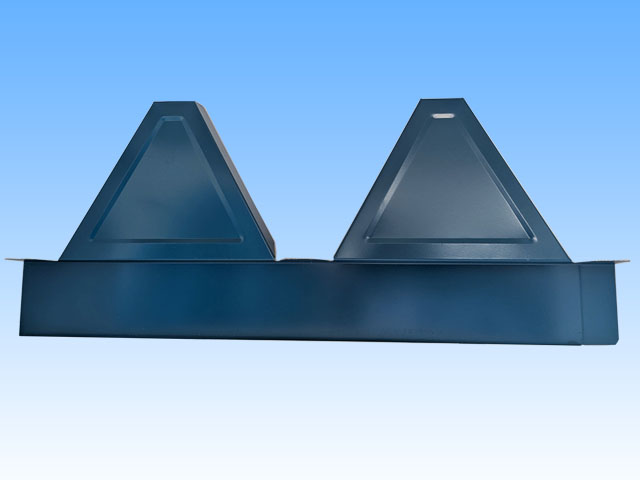

見切軒先（2連）通常タレ70mm、別注タレ300mmまで製造可	50	表示

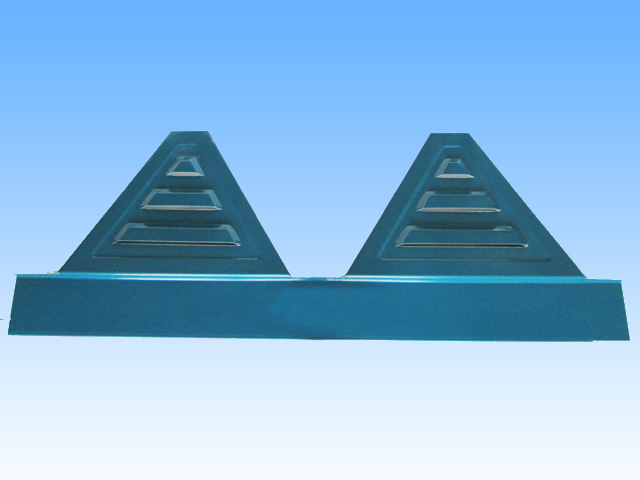

見切換気（2連）通常タレ70mm、別注タレ300mmまで製造可	50	表示

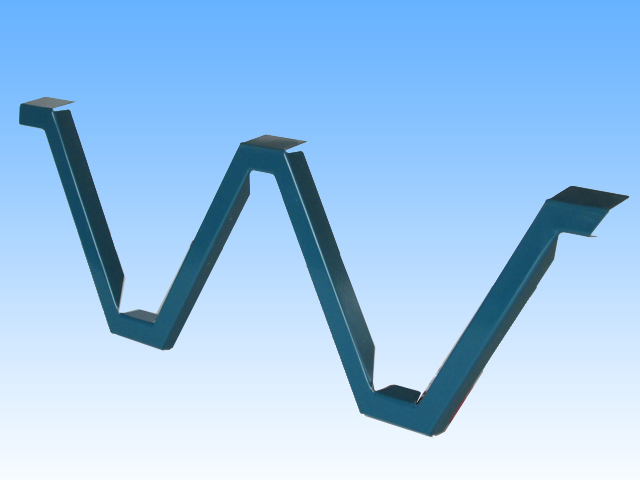

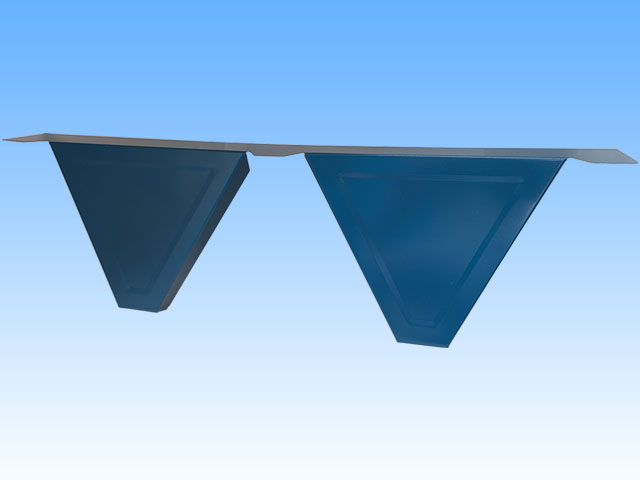

エプロン（2連）	（t=0.5） 50	表示
軒先フレーム（2連）	（t=0.5） 100	表示
軒先面戸　爪ナシ	100	表示
換気面戸　爪ナシ	100	–

S-60タイプ

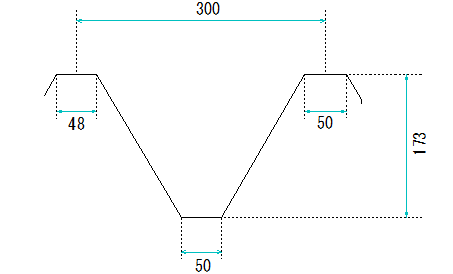

【折板断面図】単位：mm

【仕様1】

■本体材質:亜鉛めっき鋼板（t=2.6）、ステンレス（t=2.5）
■ボルトサイズ:剣先3／8
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■下穴:なし

【仕様2】

■本体材質:亜鉛めっき鋼板（t=3.2）
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■ボルトサイズ:剣先3／8
■下穴:なし

タイトフレーム　Aセット付
L＝900

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

S-60タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	図面表示
S-60タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	1	2
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	15	15
タイトフレーム剣先ステン		15	15
タイトフレーム剣ナシ穴ナシ		15	–
タイトフレーム（剣先ラスパート）オールドブ	ドブメッキ	15	15
タイトフレーム剣先ステン	ドブメッキ	15	15
タイトフレームオールステン	ステンレス	(t=2.5) 15	–

タイトフレーム
妻用　Aセット付
L＝173

Aセット

S-60タイプ商品名	本体材質	入数（仕様1）（t=3.0）	入数（仕様2）（t=3.2）	図面表示
S-60タイプ商品名	本体材質	入数（仕様1）（t=3.0）	入数（仕様2）（t=3.2）	1	2
タイトフレーム　妻用剣先ラスパート	亜鉛めっき鋼板	20	20
タイトフレーム　妻用剣先ステン		20	20
タイトフレーム　妻用剣ナシ穴アリ		20	20
タイトフレーム　妻用（剣先ラスパート）オールドブ	ドブメッキ	20	20
タイトフレーム　妻用オールドブ剣先ステン	ドブメッキ	20	20
タイトフレーム　妻用オールステン	ステンレス	20	–

※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

S-60タイプ商品名	入数（t=0.5）	図面表示
軒先面戸　爪ナシ	100	表示
換気面戸　爪ナシ	100	表示
水止面戸	50	表示
水止面戸（水上）	50	表示
見切軒先（タレ60mm）	50	表示
見切換気（タレ60mm）	50	表示
エプロン	100	表示
軒先フレーム	100	表示

ルーフ550タイプ

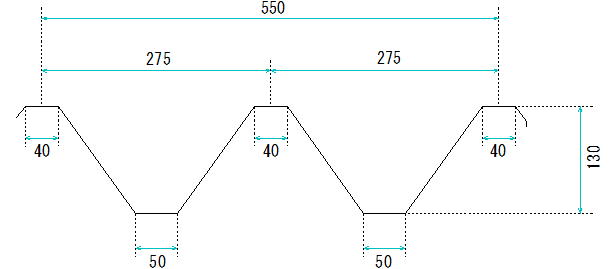

【折板断面図】単位：mm

【仕様1】

■本体材質:亜鉛めっき鋼板（t=3.0）、ステンレス（t=3.0）
■ボルトサイズ:剣先3／8
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■下穴サイズ:10φ×3ヶ所

【仕様2】

■本体材質:亜鉛めっき鋼板（t=3.2）
■剣先ボルト材質:鉄（ラスパート）、ステンレス
■ボルトサイズ:剣先3／8
■下穴サイズ:10φ×3ヶ所

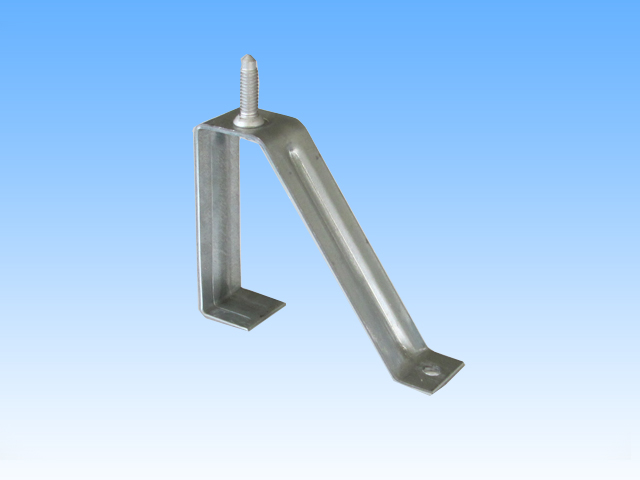

タイトフレーム　Aセット付

L＝550

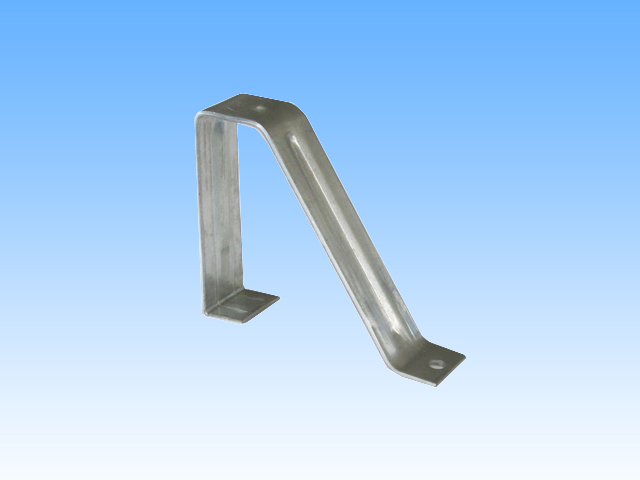

タイトフレーム　剣なし

L＝550

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

ルーフ550タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	図面表示
ルーフ550タイプ商品名	本体材質	入数（仕様1）（t=3.2）	入数（仕様2）（t=3.2）	1	2
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	30	30	表示
タイトフレーム剣先ステン		30	30	表示
タイトフレーム剣ナシ穴ナシ		30	40	表示
タイトフレーム（剣先ラスパート）オールドブ	ドブメッキ	30	30	表示
タイトフレーム剣先ステン	ドブメッキ	30	30	表示
タイトフレームオールステン	ステンレス	30	–	表示	–

タイトフレーム

妻用　Aセット付

L＝158

タイトフレーム

妻用　剣なし

L＝158

Aセット

ルーフ550タイプ商品名	本体材質	入数（仕様1）（t=3.0）	入数（仕様2）（t=3.2）	図面表示
ルーフ550タイプ商品名	本体材質	入数（仕様1）（t=3.0）	入数（仕様2）（t=3.2）	1	2
タイトフレーム　妻用剣先ラスパート	亜鉛めっき鋼板	20	20
タイトフレーム　妻用剣先ステン		20	20
タイトフレーム　妻用剣ナシ穴アリ		20	20
タイトフレーム　妻用（剣先ラスパート）オールドブ	ドブメッキ	20	20
タイトフレーム　妻用オールドブ剣先ステン	ドブメッキ	20	20
タイトフレーム　妻用オールステン	ステンレス	20	–

※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

ルーフ550タイプ商品名	入数（t=0.4）	図面表示
軒先面戸	100	表示
換気面戸	100
水止面戸	100	表示
水止面戸（水上）	100	表示
見切軒先（2連）通常タレ65mm、別注タレ300mmまで製造可	50	表示
見切換気（2連）通常タレ65mm、別注タレ300mmまで製造可	50
エプロン（2連）	50	表示
軒先フレーム	100	表示

ルーフ66タイプ

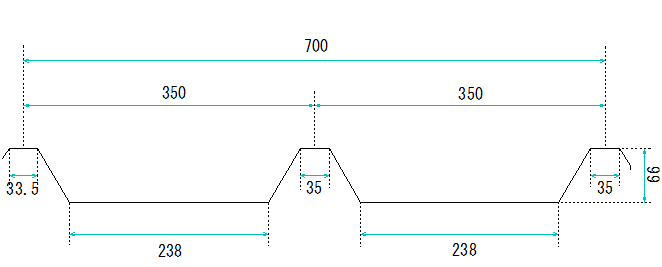

【折板断面図】単位：mm

【仕様1】

■本体材質:亜鉛めっき鋼板（t=2.3）、ステンレス（t=2.0）
■剣先ボルト材質:鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ:6φ、2ヶ所

タイトフレーム　Aセット付

L＝67

タイトフレーム　剣なし

L＝67

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

ルーフ66タイプ商品名	本体材質	入数（仕様1）（t=2.3）	図面表示
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	100	表示
タイトフレーム剣先クロメート		100
タイトフレーム剣先ステン		100
タイトフレーム剣ナシ穴ナシ		100	表示
タイトフレームオールステン	ステンレス	（t=2.0） 100	表示

※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

ルーフ66タイプ商品名	入数（t=0.4）	図面表示
軒先面戸　爪付	200	表示
換気面戸　爪付	200	表示
水止面戸	100	表示
水止面戸（水上）	100	表示
エプロン	100	表示
軒先フレーム	100	表示

65タイプ

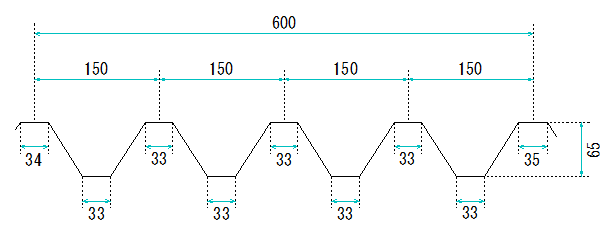

【折板断面図】単位：mm

【仕様1】

■本体材質:亜鉛めっき鋼板（t=2.3）、ステンレス（t=2.0）
■剣先ボルト材質:鉄（クロメート、ラスパート）、ステンレス、剣先2本
■下穴サイズ:7φ、5ヶ所

タイトフレーム(剣先2本)　Aセット付
L＝600

タイトフレーム(剣先4本)　Aセット付
L＝600

Aセット

※商品名をクリックで画像表示します（1部共通画像がございます）

65タイプ商品名	本体材質	入数（仕様1）（t=3.2）	図面表示
65タイプ商品名	本体材質	入数（仕様1）（t=3.2）	1	2
タイトフレーム剣先ラスパート	亜鉛めっき鋼板	50
タイトフレーム剣先クロメート		50
タイトフレーム剣先ステン		50
タイトフレーム剣ナシ穴アリ		50

※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

65タイプ商品名	入数（t=0.35）	図面表示
軒先面戸	200	表示
水止面戸	100	表示
水止面戸（水上）	100	表示
エプロン	100	表示
軒先フレーム	100 （t=0.4）
