角ハゼV-333型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム・妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム・妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
【仕様2（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=4.0）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・根角ボルト・ナット 材質:鉄（ユニクロ）、ステンレスM10
■妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・根角ボルト・ナット 材質:鉄（ユニクロ）、ステンレスM10
■妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
タイトフレーム 3連セット付
L＝999
L＝999
タイトフレーム 妻用セット付
L＝166
L＝166
吊子天場
L＝16.5
L＝16.5
※商品名をクリックで画像表示します（1部共通画像がございます）
| 角ハゼV-333商品名 | 本体材質 | 入数 （仕様1） （t=3.2） | 入数 （仕様2） （t=4.0） | 図面表示 | |
|---|---|---|---|---|---|
| 1 | 2 | ||||
| タイトフレーム 3連 | 亜鉛めっき 鋼板 | 15 | - |  表示 | |
| タイトフレーム 1山 | - | 40 | |||
| タイトフレーム 妻用 | 20 | 40 | |||
| 単独フレーム | 40 | - | 表示 | ||
| 棟用タイトフレーム 3連 | 40 | - | |||
| 棟用タイトフレーム 1山 勾配5／100以上(当社で勾配加工します) | - | 40 | - | 表示 |
|
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
角ハゼV-500型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=2.6）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
【仕様2（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:（ユニクロ）M10
タイトフレーム セット付
L=1000
L=1000
タイトフレーム 妻用 セット付
L=250
L=250
吊子天場
L=16.5
L=16.5
※商品名をクリックで画像表示します（1部共通画像がございます）
| 角ハゼV-500型商品名 | 本体材質 | 入数 （仕様1） （t=2.6） | 入数 （仕様2） （t=3.2） | 図面表示 | |
|---|---|---|---|---|---|
| 1 | 2 | ||||
| タイトフレーム 2連 | 亜鉛めっき 鋼板 | 20 | - | 表示 | 表示 |
| タイトフレーム 1山 | - | (t=4.0) 40 | - | ||
| タイトフレーム 妻用 | (t=3.0) 20 | 20 | 表示 |
||
| タイトフレーム 妻用L金具付断熱仕様 | (t=3.0) 20 | 20 | 表示 |
||
| タイトフレーム 妻用 段付 | - | 15 | 表示 |
||
| 単独フレーム | - | 40 | - | 表示 |
|
| 棟用タイトフレーム 2連 | 20 | 20 | 表示 |
||
| 棟用タイトフレーム 1山 勾配5／100以上(当社で勾配加工します) | (t=4.0) 40 | - | 表示 |
||
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
角ハゼV-2 D160型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=2.6）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット材質:鉄（クロメート）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット材質:鉄（クロメート）M10
【仕様2（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
タイトフレーム セット付
L=1000
L=1000
タイトフレーム 妻用
L=260
L=260
吊子天場
L=16.5
L=16.5
※商品名をクリックで画像表示します（1部共通画像がございます）
| 角ハゼV-2 D160型商品名 | 本体材質 | 入数 （仕様1） （t=2.6） | 入数 （仕様2） （t=3.2） | 図面表示 | |
|---|---|---|---|---|---|
| 1 | 2 | ||||
| タイトフレーム 2連 | 亜鉛めっき 鋼板 | 20 | 20 | 表示 |
|
| タイトフレーム 妻用 | - | 20 | - | 表示 |
|
| タイトフレーム 妻用 吊子付 | - | 20 | - | 表示 |
|
| タイトフレーム 妻用 段付 | - | 15 | - | 表示 |
|
| 単独フレーム | - | 40 | - | 表示 |
|
| 棟用タイトフレーム 2連 | 40 | 40 | 表示 |
||
| 棟用タイトフレーム 1山 勾配5／100以上(当社で勾配加工します) | (t=4.0) 40 | - | 表示 | - | |
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
丸ハゼ166型
【折板断面図】 単位：mm
【仕様1】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板、ガルバリウム鋼板（t=1.2）
■L金具材質:亜鉛めっき鋼板(t=2.6)
■ボルト・ナット材質:鉄（クロメート）M12
■単独タイトフレーム、妻用 根角ボルト・ナット材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板、ガルバリウム鋼板（t=1.2）
■L金具材質:亜鉛めっき鋼板(t=2.6)
■ボルト・ナット材質:鉄（クロメート）M12
■単独タイトフレーム、妻用 根角ボルト・ナット材質:鉄（ユニクロ）M10
L=1000
L=250
吊子
※商品名をクリックで画像表示します（1部共通画像がございます）
| 丸ハゼ166型商品名 | 本体材質 | 入数 (仕様1) （t=3.2） | 図面表示 |
|---|---|---|---|
| タイトフレーム | 亜鉛めっき 鋼板 | 10 | 表示 |
| タイトフレーム 妻用 | 20 | 表示 |
|
| タイトフレーム 妻用 L金具付断熱仕様 | 10 | 表示 |
|
| 単独タイトフレーム | 20 | 表示 |
|
| 棟用タイトフレーム | 10 | 表示 |
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
丸ハゼV-2型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■タイトフレーム用ボルト・ナット 材質:鉄（クロメート）
■単独フレーム、妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■タイトフレーム用ボルト・ナット 材質:鉄（クロメート）
■単独フレーム、妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
タイトフレーム セット付
L=1000
L=250
吊子
※商品名をクリックで画像表示します（1部共通画像がございます）
| 丸ハゼV-2型商品名 | 本体材質 | 入数 (仕様1) （t=3.2） | 図面表示 |
|---|---|---|---|
| タイトフレーム 2連 | 亜鉛めっき 鋼板 | 20 | 表示 |
| タイトフレーム 妻用 | 20 | ||
| タイトフレーム 妻用 吊子付 | 20 | ||
| 単独フレーム | 20 | ||
| 棟用タイトフレーム 2連 | 20 |
角ハゼYK式1型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・ナット材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・ナット材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット材質:鉄（ユニクロ）M10
L=999
L=166
吊子天場
L=14.5
L=14.5
※商品名をクリックで画像表示します（1部共通画像がございます）
| 角ハゼYK式1型商品名 | 本体材質 | 入数 (仕様1) （t=3.2） | 図面表示 |
|---|---|---|---|
| タイトフレーム 3連 | 亜鉛めっき 鋼板 | 10 | 表示 |
| タイトフレーム 妻用 | 20 | 表示 |
|
| 単独フレーム | 40 | 表示 |
|
| 単独タイトフレーム 3連 | 15 | ||
| 棟用タイトフレーム 1山 勾配5/100以上(当社で勾配加工します) |
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。

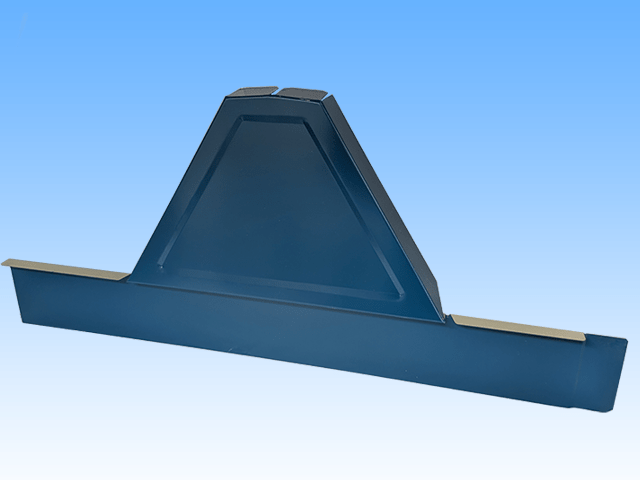

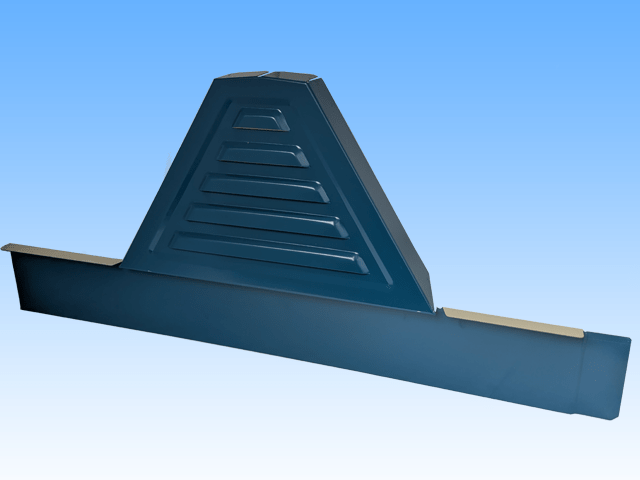

| 角ハゼYK式1型商品名 | 入数 （t=0.5） | 図面表示 |
|---|---|---|
| 軒先面戸 | 100 | 表示 |
| 換気面戸 | 100 | |
| 水止面戸（水上） | 100 | 表示 |
| 見切軒先（タレ70mm） | 50 | |
| 見切換気（タレ70mm） | 50 | |
| エプロン | 50 | 表示 |
| 軒先フレーム | 100 |
角ハゼYK式2型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:(ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム、妻用 根角ボルト・ナット 材質:(ユニクロ）M10
L=1000
L=250
吊子天場
L=14.5
L=14.5
※商品名をクリックで画像表示します（1部共通画像がございます）
| 角ハゼYK式2型商品名 | 本体材質 | 入数 (仕様1) （t=3.2） | 図面表示 |
|---|---|---|---|
| タイトフレーム 2連 | 亜鉛めっき 鋼板 | 20 | |
| タイトフレーム 妻用 | 20 | ||
| 単独フレーム | 40 | ||
| 棟用タイトフレーム 2連 | 20 |
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
| 角ハゼYK式2型商品名 | 入数 （t=0.5） | 図面表示 |
|---|---|---|
| 軒先面戸 | 100 | |
| 換気面戸 | 100 | |
| 水止面戸（水上） | 40 | |
| 見切軒先 | 50 | |
| 見切換気 | 50 | |
| エプロン | 50 | |
| 軒先フレーム | 100 |
角ハゼ300C型
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=2.3）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム・妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■ボルト・皿付ナット 材質:鉄（クロメート）M10
■単独フレーム・妻用 根角ボルト・ナット 材質:鉄（ユニクロ）M10
L=600
L＝150
吊子天場
L=14.5
L=14.5
※商品名をクリックで画像表示します（1部共通画像がございます）
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
システム天井
【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質:亜鉛めっき鋼板（t=3.2）
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■根角ボルト・ナット 材質:（ユニクロ）M10
■段付用ボルト・皿付ナット 材質:（クロメート）M10
■吊子材質:亜鉛めっき鋼板（t=1.2）、ステンレス（t=1.2）
■根角ボルト・ナット 材質:（ユニクロ）M10
■段付用ボルト・皿付ナット 材質:（クロメート）M10
角ハゼ用 t=3.2
角ハゼ用 t=3.2
| システム天井 商品名 | 本体材質 | 入数 (仕様1) (t=3.2) | 図面表示 |
|---|---|---|---|
| F-25 角ハゼ用 t=3.2 | 亜鉛めっき鋼板 | 20 | 表示 |
| F-25 角ハゼ棟用 t=3.2 | 20 | ||
| F-50 角ハゼ用 t=3.2 | 20 | 表示 |
|
| F-50 角ハゼ棟用 t=3.2 | 20 | ||
| F-25 段付 角ハゼ用 t=3.2 | 20 | 表示 |
|
| F-25 段付 角ハゼ棟用 t=3.2 | 20 | ||
| F-50 段付 角ハゼ用 t=3.2 | 20 | 表示 |
|
| F-50 段付 角ハゼ棟用 t=3.2 | 20 | ||
| F-25 丸ハゼ166 t=3.2 | 20 | 表示 |
|
| F-25 丸ハゼ166棟用 t=3.2 | 20 | ||
| F-50 丸ハゼ166 t=3.2 | 20 | 表示 |
|
| F-50 丸ハゼ166棟用 t=3.2 | 20 | ||
| F-25 吊金具 角ハゼ用 t=0.4 | カラー鋼板 | 表示 |
|
| F-25 吊金具 丸ハゼ用 t=0.4 | 表示 |
||
| F-50 吊金具 角ハゼ用 t=0.4 | 表示 |
||
| F-50 吊金具 丸ハゼ用 t=0.4 | 表示 |
||
| 横ジョイナー アイボリー L-495 t=0.35 | 表示 |
||
| 縦ジョイナー サンドホワイト t=0.5 | 表示 |
スーパールーフ66
【折板断面図】 単位：mm
※H-65、H-60、H-55 別注H-150まで製造可
【仕様1】
■本体材質:亜鉛めっき鋼板（t=2.3）、ステンレス（t=2.0）
■下穴サイズ:7φ 2ヶ所
■下穴サイズ:7φ 2ヶ所
| スーパールーフ66 商品名 | 入数 （t=0.4） | 図面表示 |
|---|---|---|
| タイトフレーム | 150 | 表示 |
| タイトフレーム ドブメッキ | 150 | |
| タイトフレーム ステン | (t=2.0) 150 |
※ニスクカラーが標準色になります。
その他日新、東海カラー製造可。
| スーパールーフ66 商品名 | 入数 （t=0.4） | 図面表示 |
|---|---|---|
| 軒先面戸 | 100 | 表示 |
| サンバナ面戸 | 100 | 表示 |
| 水止面戸 | 100 | 表示 |
| 水止面戸（水上） | 100 | |
| 水止面戸 スライドタイプ（ｗ＝330～470まで対応可） | 100 | 表示 |
| 水止面戸（水上）スライドタイプ（ｗ＝330～470まで対応可） | 100 | |
| エプロン 別注 W=455まで製造可 | 50 | 表示 |
