葺替用
重ね式 葺替用
88タイプ

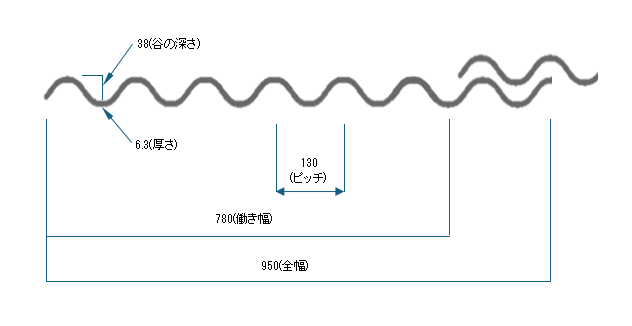

【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質 ／ 亜鉛めっき鋼板（t=2.3）、ステンレス（t=2.0）
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 6φ×左右2ヶ所
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 6φ×左右2ヶ所
【仕様2】
■本体材質 ／ 亜鉛めっき鋼板（t=2.6）
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 7φ×6ヶ所
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 7φ×6ヶ所
※商品名をクリックで画像表示します（1部共通画像がございます）
| 88タイプ葺替用 商品名 | 本体材質 | 入数1 （t=2.3） | 入数2 （t=2.6） | 図面表示 |
|---|---|---|---|---|
| 葺替用 タイトフレーム 1山 剣先クロメート | 亜鉛めっき 鋼板 | 100 | - |  表示 |
| 葺替用 タイトフレーム 1山 剣先ステン | 100 | - | ||
| 葺替用 タイトフレーム 1山 剣先ラスパート | 100 | - | ||
| 葺替用 タイトフレーム 3山 剣先クロメート | - | 25 | 表示 |
|
| 葺替用 タイトフレーム 3山 剣先ステン | - | 25 | ||
| 葺替用 タイトフレーム 3山 剣先ラスパート | - | 25 | ||
| 葺替用 タイトフレーム 3山 剣ナシ穴ナシ仕様 | - | 25 | 表示 |
※商品名をクリックで画像表示します
| 88タイプ葺替用 商品名 | 本体材質 | 入数 （t=0.5） | 図面表示 |
|---|---|---|---|
| 葺替用 単独面戸 | 亜鉛めっき 鋼板 | 100 | 表示 |
| 葺替用 単独面戸（パッキン付） | 100 | 表示 |
150タイプ
【仕様1（セット別包装）】
■本体材質 ／ 亜鉛めっき鋼板（t=3.2）、ステンレス（t=3.0）
■ボルトサイズ：剣先3／8
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■下穴サイズ ／ 6φ×左右4ヶ所
■ボルトサイズ：剣先3／8
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■下穴サイズ ／ 6φ×左右4ヶ所
※商品名をクリックで画像表示します（1部共通画像がございます）
| 150タイプ葺替用 商品名 | 本体材質 | 入数 （t=3.2） | 図面表示 |
|---|---|---|---|
| 葺替用 タイトフレーム 1山 剣先ラスパート | 亜鉛めっき 鋼板 | 100 | 表示 |
| 葺替用 タイトフレーム 1山 剣先ステン | 100 |
S-60タイプ
【仕様1（セット別包装）】
■本体材質 ／ 亜鉛めっき鋼板（t=3.2）、ステンレス（t=3.0）
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 6φ左右2ヶ所
■剣先ボルト材質 ／ 鉄（クロメート、ラスパート）、ステンレス
■下穴サイズ ／ 6φ左右2ヶ所
※商品名をクリックで画像表示します（1部共通画像がございます）
| S-60タイプ葺替用 商品名 | 本体材質 | 入数 （t=3.2） | 図面表示 |
|---|---|---|---|
| 葺替用 タイトフレーム 1山 剣先ラスパート | 亜鉛めっき 鋼板 | 100 | 表示 |
| 葺替用 タイトフレーム 1山 剣先ステン | 100 |
ルーフ550タイプ
【仕様1（セット別包装）】
■本体材質 ／ 亜鉛めっき鋼板（t=3.2）
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■既設取付け穴サイズ ／ 6φ左右2ヶ所
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■既設取付け穴サイズ ／ 6φ左右2ヶ所
※商品名をクリックで画像表示します（1部共通画像がございます）
| ルーフ550タイプ葺替用 商品名 | 本体材質 | 入数 （t=3.2） | 図面表示 |
|---|---|---|---|
| 葺替用 タイトフレーム 1山 剣先ラスパート | 亜鉛めっき 鋼板 | 100 | |
| 葺替用 タイトフレーム 1山 剣先ステン | 100 |
ルーフ66タイプ

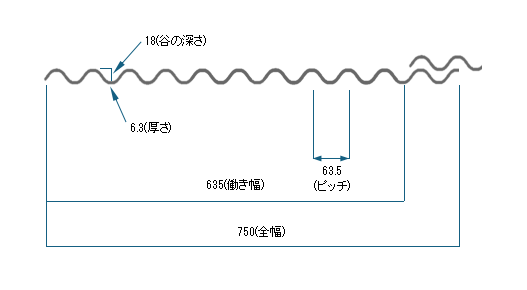

【折板断面図】 単位：mm
【仕様1（セット別包装）】
■本体材質 ／ 亜鉛めっき鋼板（t=3.2）
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■下穴サイズ ／ 7φ×左右2ヶ所
■ボルトサイズ：剣先5／16
■剣先ボルト材質 ／ 鉄（ラスパート）、ステンレス
■下穴サイズ ／ 7φ×左右2ヶ所
※商品名をクリックで画像表示します（1部共通画像がございます）
| ルーフ66タイプ葺替用 商品名 | 本体材質 | 入数 （t=3.2） | 図面表示 |
|---|---|---|---|
| 葺替用 タイトフレーム 1山 剣先ラスパート | 亜鉛めっき 鋼板 | 70 | 表示 |
| 葺替用 タイトフレーム 1山 剣先ステン | 70 | ||
| 葺替用 タイトフレーム 1山 剣ナシ穴ナシ | 70 | 表示 |
